Most drogowo-tramwajowy
3 osobne równoległe konstrukcje – 2 mosty drogowe, 1 most tramwajowy.
800 m
długości całkowitej
3 * 14 m
szerokości
Rozpiętość przęseł: 45 + 65 + 110 + 160 + 110 + 3 x 67 + 60 + 45 m.
Konstrukcja zespolona – stalowe dźwigary skrzynkowe z betonową płytą pomostu.
Most Północny jest obiektem o najdłuższym belkowym przęśle stalowym w Polsce.
Zakres opracowania:
-
Projekt wykonawczy.
-

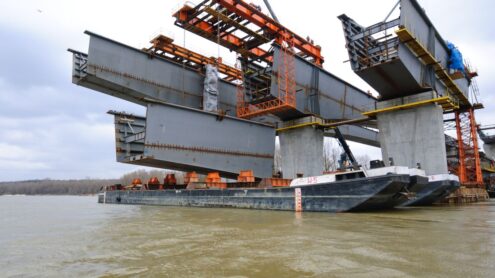

Projekt technologii montażu.
-
Rysunki warsztatowe konstrukcji stalowej.
Opracowanie projektu: 2009-2011 r.

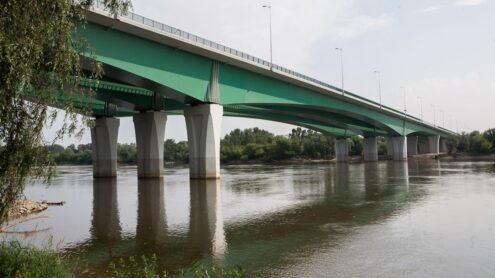

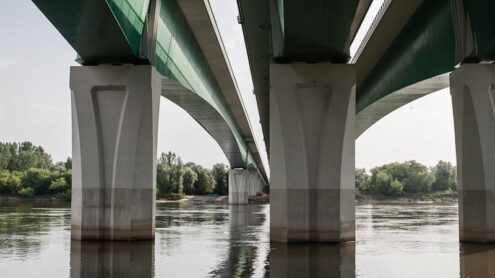

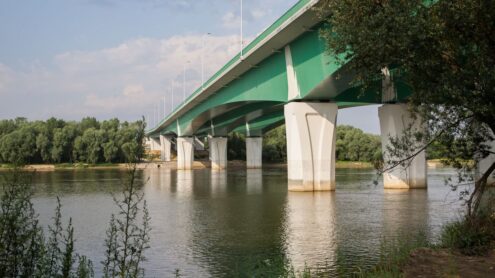

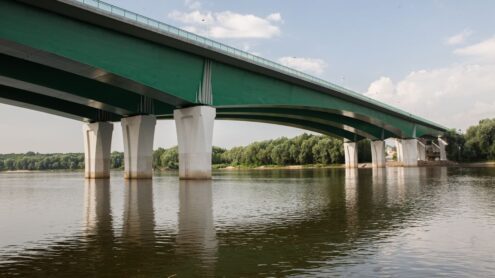

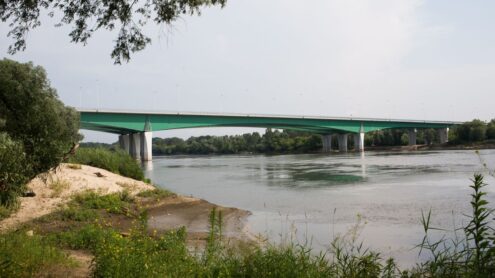

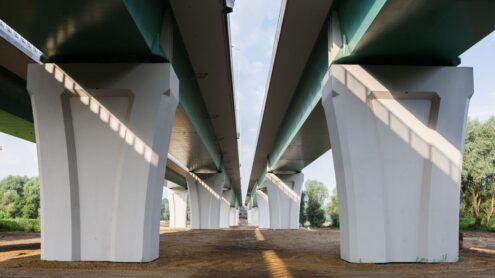

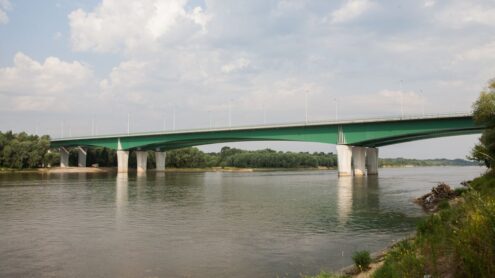

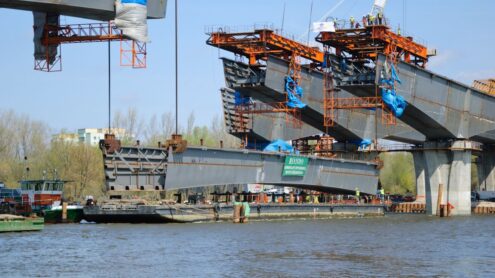

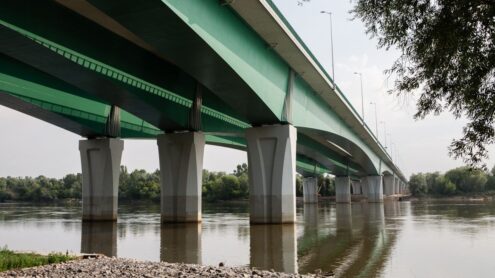

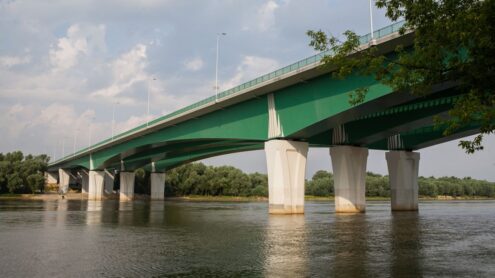

Galeria obiektu:
